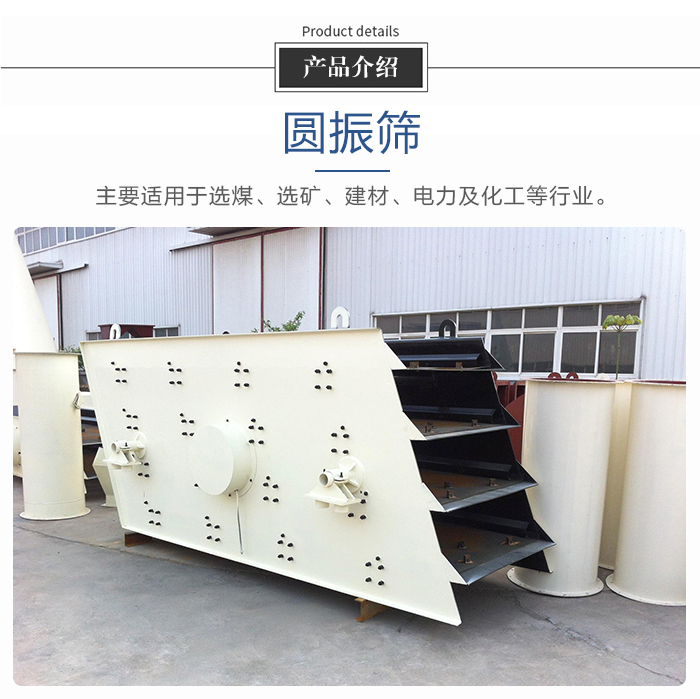

產品簡介

圓振篩的運動軌跡呈圓周，做圓形運動，是一種多層數新型振動篩。它主要適用于選煤、選礦、建材、電力及化工等行業。

結構組成

隆中圓振篩主要由篩箱、篩網、振動器及減振彈簧等組成。如無特殊要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足。

YA系列圓振篩主要由偏心塊激振器、篩箱、電動機、及支承裝置等組成。采用小振幅，大傾角結構，處理量大、壽命長、電耗低、噪音小。

YAX稀油圓振篩結構：由彈簧支承組、傳動裝置、篩箱、支承座、稀油潤滑振動器等組成。

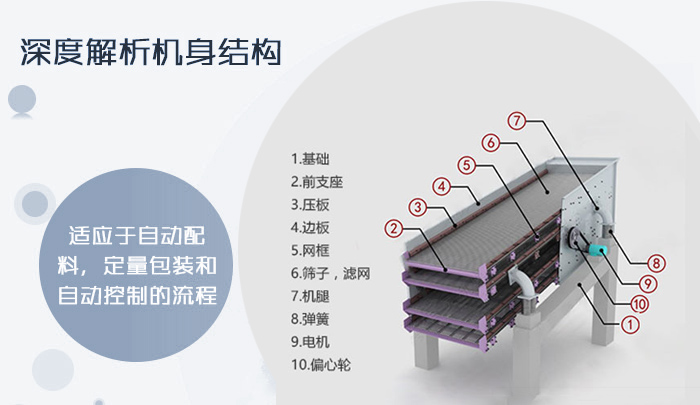

圓振篩結構圖

工作原理

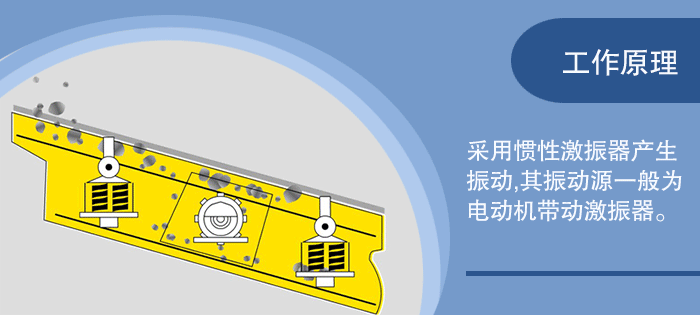

圓振篩的篩箱運動軌跡為圓形或橢圓形，圓振篩采用慣性激振器產生振動,其振動源一般為電動機帶動激振器。圓振篩為單軸振動器,固定在篩箱上的主軸由電機帶動告速旋轉,安裝在主軸上的偏心體隨之轉動,產生離心慣性力,使可以自由振動的篩箱產生近似圓形軌跡的振動。

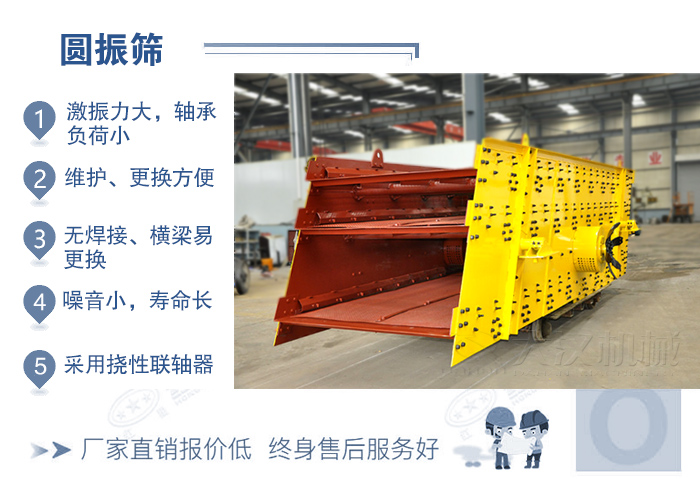

特點優勢

1、振動器采用軸承稀油潤滑、外置式塊偏心結構。具有激振力大，軸承負荷小、溫度低，噪音小等特點。(軸承溫升小于35°)。

2、振動器整體拆裝，維護、更換方便，大大縮短了檢修周期。(更換振動器只需1～2小時)。

3、篩機側板采用整板冷作、無焊接使用壽命長。 橫梁與側板間聯接采用抗扭剪強螺栓聯接，無焊接、橫梁易更換。

4、篩機采用橡膠彈簧減振，與金屬彈簧比，具有噪音小，壽命長，過共振動區平穩、 篩機各支點動負荷小等優點。

5、電機與激振器聯接采用撓性聯軸器，具有使用壽命長，對電機沖擊小等優點。
